Strung integrat CNC cu rulare și aruncare de precizie pentru sarcini grele

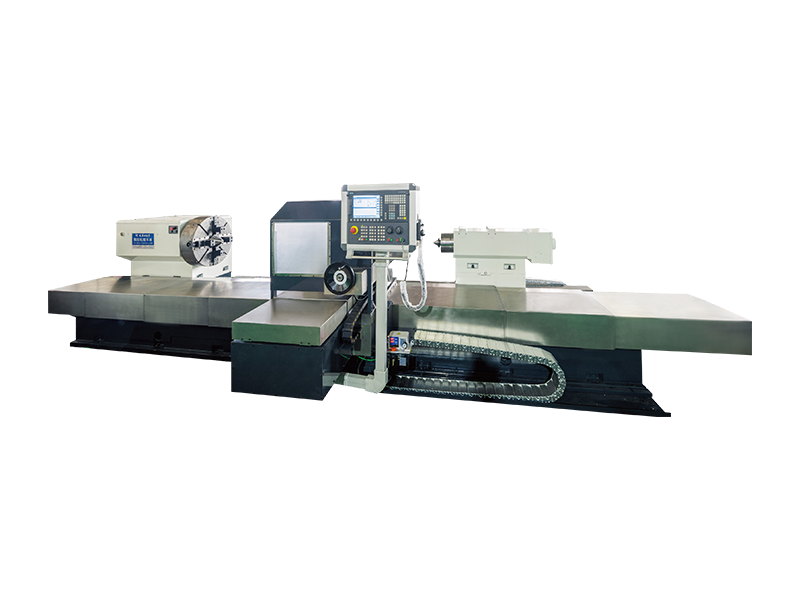

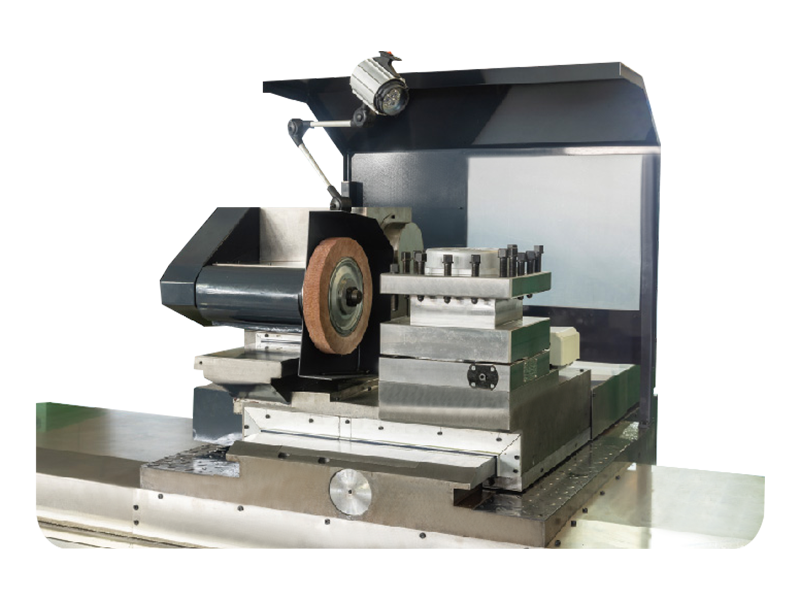

Această mașină-uneltă este un strung CNC integrat cu rulare și aruncare, utilizat în principal pentru strunjirea greutății și lustruirea suprafețelor după sprijinirea hidraulică a coloanei sub tensiune, a cilindrului mediu și a placajului cu laser. De asemenea, este utilizat pentru semifinisarea și finisarea rolelor din fontă, oțel și metale neferoase. Mașina cuprinde doi arbori de alimentare servo independenți în direcția transversală. Dispozitivul de lustruire este instalat pe o parte a plăcii de tragere longitudinală și nu interferează cu restul sculei de prelucrare a căruciorului de alimentare transversal. Este folosit pentru strunjire, respectiv lustruire.

Mișcările longitudinale și transversale (întoarcere și lustruire) sunt conduse de șuruburi cu bile de înaltă precizie. Șinele de ghidare pentru mișcările longitudinale și transversale de avans ale suportului de scule și ale dispozitivului de lustruire sunt realizate din șine de ghidare dreptunghiulare de mare rigiditate, combinate cu un suport de scule electrice cu patru stații și un ax special de lustruit. Acest design îmbunătățește rigiditatea și stabilitatea mașinii-unelte în timpul tăierii și lustruirii.

Rulmentul arborelui principal folosește un rulment radial cu role cilindrice scurte cu două rânduri, cu o precizie ridicată și un joc reglabil, oferind rigiditate puternică, rotație lină și precizie ridicată. Conpozitul este format dintr-un corp superior și un corp inferior. Partea superioară a corpului este echipată cu un mecanism de reglare centrală a arborelui, manșonului și axului. Partea inferioară a corpului are un mecanism de mișcare rapidă pentru contrapunctură, cu un motor și un reductor care conduc mișcarea sa globală. O stație de pompare de înaltă presiune este instalată în partea din spate a contrapuntului, care este utilizată pentru blocarea și slăbirea automată hidraulică după ce contracapul este în poziție, cu protecție de interblocare.

Manșonul contrapunctului poate fi deplasat prin acţionarea motorului și reglarea fină manuală. Conceptorul are un afișaj al forței de strângere superioară, permițând reglarea vizuală a cuplului de strângere superior al piesei de prelucrat în funcție de cerințe. Designul structural cu stabilitate ridicată și rigiditate ridicată asigură precizia generală de prelucrare a mașinii-unelte. Perechea de ghidaj în mișcare este tratată cu plastic adeziv rezistent la uzură și dispune de un sistem de lubrifiere centralizat care implementează o lubrifiere automată cantitativă, cu punct fix, pentru a asigura răspunsul dinamic al întregii mașini. Șinele de alimentare longitudinale și transversale sunt complet protejate de oțel inoxidabil, ceea ce ajută la menținerea preciziei mișcării pe termen lung.
