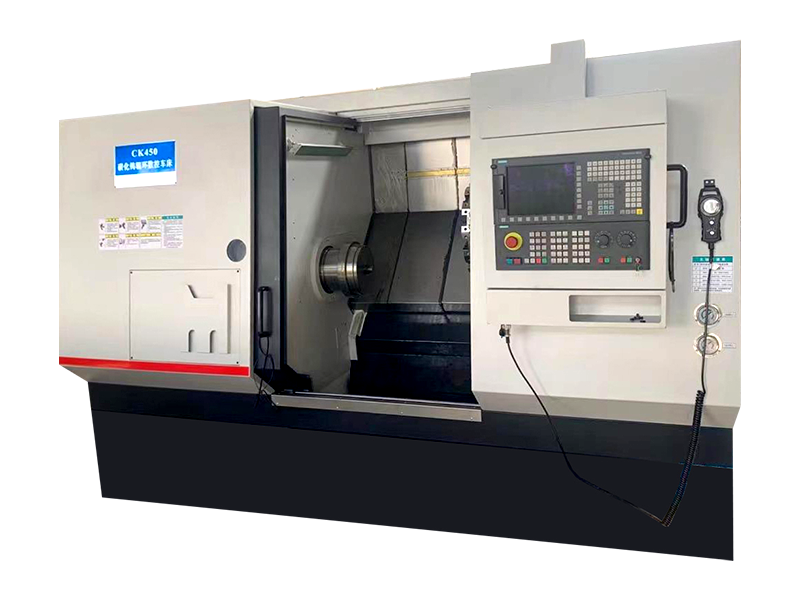

Vezi mai multe >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) a fost înființată în 2002. Este o întreprindere care s-a angajat de mult timp în furnizarea de echipamente pentru mașini-unelte pentru industria metalurgică și întreprinderile siderurgice. Are o bază profundă și o experiență bogată în echipamente specializate pentru mașini-unelte și este un furnizor de soluții pentru întreprinderile siderurgice. De asemenea, este un furnizor calificat pentru Institutul de Cercetare Shanghai 704 din China Shipbuilding Industry Corporation, care desfășoară proiecte importante de cercetare științifică, cum ar fi senzori de cuplu și alte componente profesionale. Compania este specializată în producerea de mașini-unelte CNC pentru prelucrarea canelurilor semilunare din seria XK500, strunguri cu role CNC din seria CK84, strunguri cu rolă cu afișare digitală seria CA84, strunguri cu inele cu rolă CNC CK450, CXK9550 mașini-unelte compozite pentru strunjire și frezare CNC, mașini-unelte compozite de strunjire și frezare CNC CXK9580, mașini-unelte cu model CXK9580, centru de strunjire și frezare CNC DK00 mașină de șlefuit cu inele cu rolă verticală MK630, mașină de șlefuit cu inele cu rolă CNC MK001-5, mașină de șlefuit CNC ZKM150, mașină de șlefuit universală de precizie ZWM150 și alte produse de sprijin conexe.
Compania are mai multe echipamente mari furnizate de întreprinderile de marcă autohtonă și străină, asigurând calitatea mașinilor-unelte produse și livrarea la timp. De-a lungul anilor, cu o putere tehnică puternică, produse mature și un sistem de servicii cuprinzător, produsele noastre au fost vândute către mari companii siderurgice din țară și piețe externe. Clienții noștri au răspuns pozitiv și am obținut mai multe brevete naționale și drepturi independente de proprietate intelectuală. Compania noastră a devenit acum o întreprindere de marcă bine-cunoscută în industria siderurgică internă și a institutului de proiectare metalurgică în industria mașinilor-unelte de prelucrare a rolelor.
1.1 Parametrii de specificație principali
| Diametrul de balansare peste patul mașinii-unelte | mm | 800 |
| Diametrul de balansare peste placa trasă | mm | 620 |
| Lungimea maximă de prelucrare (Distanța dintre două centre) | mm | 1000 |
| Greutatea maximă a piesei de prelucrat | kg | 3000 |
| Unghiul patului mașinii-unelte | grad | 45 |
1.2 Ax și antrenare
| Alezajul axului | mm | 120 |
| Diametrul suportului frontal al arborelui | mm | 180 |
| Seria viteză axului | | Fără Nivel |
| Intervalele de viteză a axului | r/min | 2-400 |
| Puterea motorului principal (continuu) | kW | 22 |
| Cuplu continuu al axului | Nm | 2500 |
| Capătul axului Standard | | A211 |
| Manșon de strângere hidraulică automată | | Potrivirea inelului cu role |
1.3 Feed Drive
| Distanța de mișcare a plăcii trase pe axa Z (longitudinală). | mm | 1000 |
| Mișcarea plăcii trase pe axa X (orizontală). | mm | 410 |
| Viteza de miscare rapida Z/X | mm/min | 8000 |
| Interval de viteză de avans Z/X | mm/min | 0,001-2000 |
| Cuplul motorului de antrenare Z/X | Nm | 27/27 |
| Forța maximă de avans Z/X | N | 20000 |
| Unitate/Rezoluție de setare minimă | mm | 0.001 |
1.4 Dimensiunile totale și greutățile mașinilor-unelte
| Dimensiunea aspectului mașinii-unelte (lungime * lățime * înălțime) | mm | 4725×2175×2365 |
| Greutate | t | Despre 8T |
2. Precizia mașinii-unelte
2.1 Precizia de lucru (spec standard)
| Rotunjimea cercului exterior de strunjire de finisare | mm | 0.005 |
| Rugozitatea suprafeței cercului exterior de strunjire de finisare | | Ra0.8 |
| Cilindricitatea cercului exterior al strunjirii de finisare | mm | 0,02/300 |
| Perpendicularitatea cercului exterior al capătului de finisare | mm | 0,01/100 |
2.2 Principala precizie geometrică a mașinilor-unelte
| Mișcarea axială periodică a arborelui | mm | 0.005 |
| Deplasarea radială a găurii axului | mm | Near End 0,015, Far End 0,020 |
| Precizia de poziționare repetată a turelei | mm | 0.005 |
